Section 5: Nozzles + Spare Parts
COAX Hose Assemblies, non-reattacheable, Page GR 11-GR 12
- Type COAX 21/8
Coaxial hose assembly for dispensers with active vapour recovery (Stage II)
Update: 06.2021
COAX Hose Accessories for self-assembly, Page GR 13-GR 14
- Type CONTI "C" (Glossline coloured petrol pump hoses),
- Type CONTI "SL" (Slimline petrol pump hose, black),
- Type GRS 8 PU (vapour hose DN 8),
- V 21- 34/2 ../6 (hose fittings, reusable),
- Type KS 21 (anti-kinking sleeve),
- Type CS 21 (colour sleeve),
- EK 754 / EK 755 (vapour hose tails DN 8),
- GSS 11,5 (vapour hose clamp)
COAX Accessories for Active Vapour Recovery, Page GR 15
- Type CSB 21 Coax Safety Break,
- Type COAX KR 30 / COAX double swivel 45,
- Type ZAF splitter

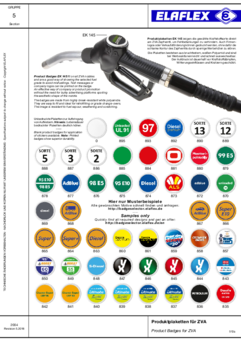

Product Badges for ZVA nozzles - Overlook of Available Designs, Page 512a
- Type EK 145

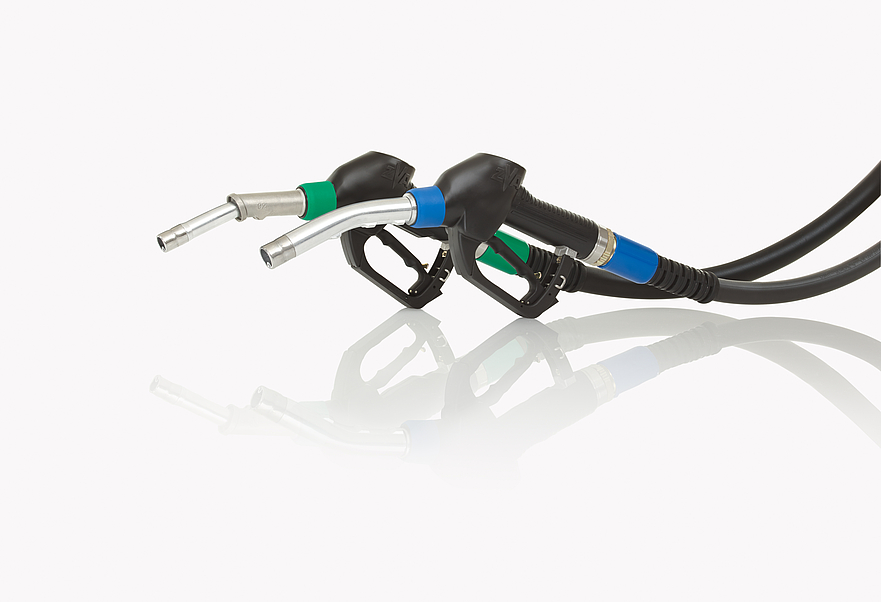

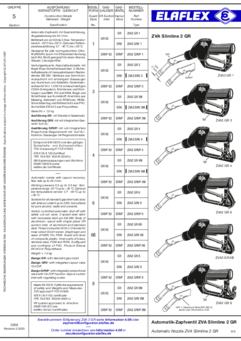

ZVA Slimline 2 GR Automatic Nozzle for Active Vapour Recovery Stage II, Page 513-516
- Type ZVA Slimline 2 GR
For all standard gasoline fuels, and E85.
Version:
'GR' = Standard, without vapour valve
'GRV' = with vapour valve "On/Off"
'GRVP' = with vapour proportional valve
OLD - ZVA 200 GR Automatic Nozzle for Active Vapour Recovery Stage II, Page 515‑516
- Type ZVA 200 GR
OLD - Production until 12.2008
For all standard gasoline fuels, and E85.
Designs:
'GR' = Standard, without vapour valve
'GRV 3' with vapour valve "On/Off"
'GRVP' = with vapour proportional valve

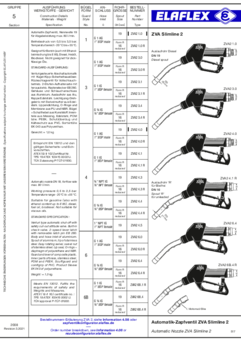

ZVA Slimline 2 Automatic Nozzle, Page 517-520
- Type ZVA Slimline 2
For gasoline, diesel, biodiesel, heating oil, and E85.
Accessories
Update: 03.2021
OLD - ZVA Slimline Automatic Nozzle, Page 517,518,519,520
- Type ZVA Slimline
OLD - Production until 9.2008
For gasoline, diesel, heating oil, and E85.
Accessories
Update: 09.2006

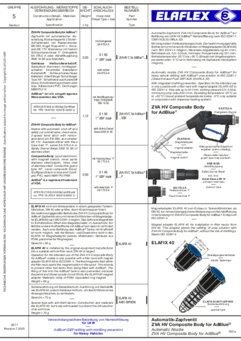

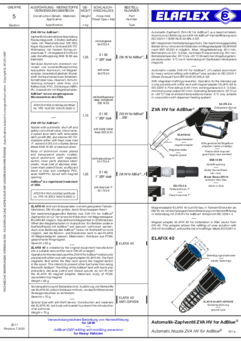

AdBlue® Refilling, Page 521a-521d
ZVA HV for AdBlue®
- for heavy vehicle refilling with AdBlue® urea solution
- either with swivel / with fixed hose inlet/ or Safety Swivel Break SSB 16 SS
- ELAFIX 40 Magnet Adapter / ELAFIX 40 ANTI-SIPHON for the installation into AdBlue vehicle filler necks
ZVA LV for AdBlue®
- for refilling with AdBlue® urea solution of light vehicles < 3,5 t
- preferably chosen with Swivel EA 075 LV or Safety Swivel Break SSB 16 LV
- dispensing only possible in conjunction with filling points to ISO 22241-5

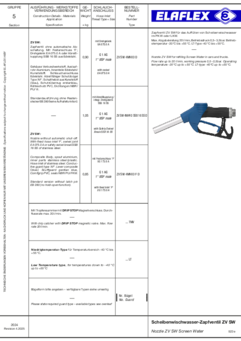

Nozzle ZV SW, Page 521e-521f
Nozzle ZV SW
- for refilling Screen Water in cars and trucks
- Flow rate up to 20 l/min, working pressure 0,5 – 3,5 bar
- Operating temperature -20 °C up to +55 °C. LT-type -40 °C up to +55 °C
Corrosion Resistant Automatic Nozzles, Page 523‑524
- Type ZVA-RG (red bronze),
- Type ZVA-GBZ (bronze),
- Type ZVA Slimline ... TD
Reverse Side: ZVA for Solvents / ZVA Chemical Resistance Chart
Update: 05.2020
ZVA 25 HiFlo-Automatic Nozzle 1", Page 525-526
- Type ZVA 25
Hiflo automatic nozzle, flow rate up to 140 litres/min.
Accessories (SSB 25 reusable Safety Swivel Break)
Update: 12.2021

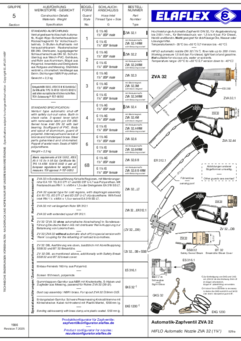

ZVA 32 Hiflo-Automatic Nozzle 1 1/4", Page 529‑530
- Type ZVA 32
Hiflo automatic nozzle, flow rate up to 200 litres/min.
Accessories
Update: 11.2024
Sight Glasses for Nozzles, Page 531‑532
- Types SG 1" Al,
- SG 1" Al Propeller,
- SG-COAX Al
All sight glasses meet EN 13617-1.
Update: 12.2022

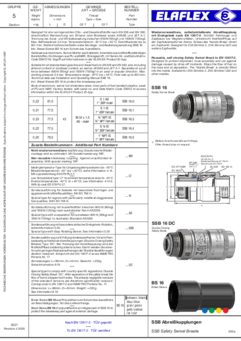

Safety Breaks, Page 533a-d
Self-closing, reusable Nozzle Breaks, Hose Breaks and Pump Breaks. Designed to protect dispenser, hose assembly and car against damage caused by drive-off incidents.
- Type SSB (Safety Swivel Breaks)
- Type CSB (COAX Safety Breaks)
- Type PSB (Pump Safety Breaks)
- Type SSB .. DC (Double Closing Safety Breaks)
- Special Types with integrated sight glass
- Type ARK 19 (for LPG)
- Type SB-LNG (for LNG)
- Type SB-CNG (for CNG)
ZV 19 · Dry Hose Delivery Nozzle ZL, Page 535‑536
- Type ZV 19
Dispensing nozzle, without automatic shut-off (function), flow rate up to 100 litres/min., for solvents and water
- Type ZL
Dry hose delivery nozzle made of stainless steel
Update: 11.2022

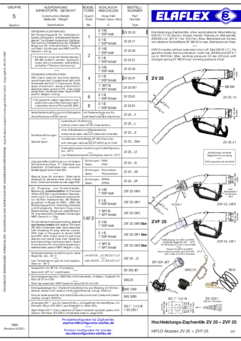

Manual Nozzles ZV 25 + ZVF 25 Size DN 25, Page 537‑538
- Type ZV 25
Hiflo dispensing nozzle, without automatic shut-off (function), flow rate up to 140 litres/min.
- Type ZVF 25
Special type for aircraft refuelling
Update: 10.2019

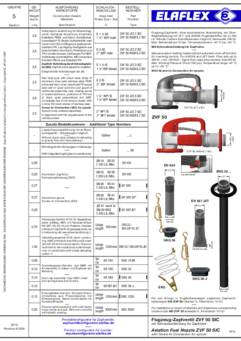

Aviation Fuel Nozzle ZVF 50, Page 541a‑541d
- Type ZVF 50 (successor of ZVF 40)
- Aviation fuelling nozzle, without automatic shut-off (function), for overwing service, flow rate up to 400 litres/min.
- Accessories
Bulk Delivery Nozzles Size 32-50 · Hose Swivels "ZV 400", "ZV 500", "DS", Page 543‑544
- Types ZV 400 / ZV 500
High performance dispensing nozzles with fixed spout, without automatic shut-off (function), flow rate up to 650 litres/min.,
- Type DS
Swivel hose inlet
Update: 06.2016
Bulk Delivery Nozzles ZV 400/500 with TW Coupling · Spouts with TW Coupling, Page 549‑550
- Type ZV 400
- Type ZV 500
High performance dispensing nozzles, without automatic shut-off (function), with MK coupling, flow rate up to 750 litres/min.,
Spouts with VK coupling
Update: 10.2021
Ball Valve Bulk Delivery Nozzle ZH 50, Page 553‑554
- Type ZH 50
High performance dispensing nozzle, without automatic shut-off (function), for Diesel, heating oil, viscous oil.
Special type 'E 85' also for fuel/ethanol mix.

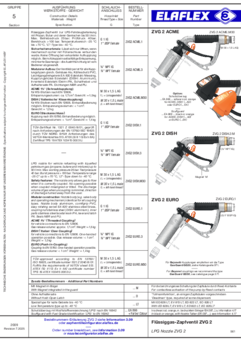

LPG Nozzle ZVG 2, Safety Break ARK 19, Page 561‑564
- Types ZVG 2 ACME, ZVG 2 DISH, ZVG 2 EURO.
LPG nozzles for vehicle refuelling with liquefied petroleum gas (propane, butane and mixtures) up to 50 l/min.
- Type ARK 19 reconnectable Safety Break DN 19 for LPG
- Type NB-LPG, Nozzle Boot for ZVG 1, ZVG 2 and LPG nozzles of other manufacturers
L.P. Gas Nozzles GasGuard & ZVG 2 UL, Page 567‑574
- Types GG1 ACME
- Types GG20 ACME
- Type GG30 BAYO
- Type ZVG 2 EURO UL
- Type ZVG 2 K
LPG nozzles for vehicle refuelling with liquefied petroleum gas (propane, butane and mixtures) up to 50 l/min.
Update: 11.2022Catalogue Pages by Category
COAX Hose Assemblies and COAX Accessories
- COAX Hose Assemblies, non-reattacheable
- COAX Hose Accessories for self-assembly
- COAX Accessories for Active Vapour Recovery
ZVA
- Product Badge - Overlook of Available Designs
- ZVA Slimline 2 GR Automatic Nozzle for Active Vapour Recovery Stage II
- OLD - ZVA 200 GR Automatic Nozzle for Active Vapour Recovery Stage II
- ZVA Slimline 2 Automatic Nozzle
- OLD - ZVA Slimline Automatic Nozzle
- ZVA HV for AdBlue® and ZVA LV for AdBlue®
- Nozzle ZV SW
- Corrosion Resistant Automatic Nozzles
- ZVA 25 HiFlo-Automatic Nozzle 1"
- ZVA 32 Hiflo-Automatic Nozzle 1 1/4"
ZVA Accessories
- Sight Glasses for Nozzles
- Safety Breaks
Nozzles ZV, ZL nozzles without automatic shut-off
- ZV 19 · Dry Hose Delivery Nozzle ZL
- Nozzles ZV 25 + ZVF 25 Size DN 25, without automatic shut-off (function)
- Aviation Fuel Nozzle ZVF 50
- Bulk Delivery Nozzles Size 32-50 · Hose Swivels "ZV 400", "ZV 500", "DS"
- Bulk Delivery Nozzles ZV 400/500 with TW Coupling
- Ball Valve Bulk Delivery Nozzle ZH 50
LPG Nozzles & Accessories
- LPG Nozzle ZVG 2, Safety Break ARK 19
- L.P. Gas Nozzles GasGuard, ZVG 2 UL & ZVG 2 K
CNG Nozzle & Accessories
– see High-Pressure Gas
Kwaliteit door ontwerp ...
Rijdt u met een wagen, dan heeft u zeker al een product van ELAFLEX HIBY in de hand gehouden: het wereldwijd bekende automatische betankingspistool ZVA.
Oliemaatschappijen, OEM- en onderhoudsbedrijven hebben gekozen voor het gekende gebruiksgemak, het hoge debiet, de betrouwbaarheid en de technische innovatie.
Door de modulaire opbouw kan elk ZVA betankingspistool voor elke pomp, elke pompslang en voor elke tankopening geleverd worden of omgebouwd worden.
Door deze modulaire opbouw kunnen de ZVA betankingspistolen kostenbesparend onderhouden en hersteld worden. Eenvoudige herstellingen kunnen ter plaatse uitgevoerd worden, terwijl in de werkplaats met slechts enkele werktuigen een ZVA betankingspistool in enkele minuten uit elkaar kan gehaald worden en terug in elkaar kan gezet worden. Met een paar kleinere herstellingen kan een ZVA betankingspistool een levensduur halen van meer dan 10 jaar.
Hierdoor hebben onze betankingspistolen, ondanks een hogere aanschafwaarde dan andere zogezegde "betankingspistolen", de laagste TCO (total cost of ownership) op de markt. Dit kan ook gezegd worden over onze Slimline betankingsslangen en toebehoren zoals breekkoppelingen en kijkglazen.
Buiten onze twee belangrijkste betankingspistolen, ZVA Slimline 2 en ZVA Slimline 2 GR, vindt u verder in deze cataloog:
- COAX slangen voor gasrecuperatie
- Productplaatjes EK 145 (probeer onze BadgeSelector voor een snelle keuze)
- ZVA 25 Hiflo voor vrachtwagenbetanking
- ZVA Slimline AdBlue voor ureumbetanking van vrachtwagens
- ZVG en GasGuard pistolen voor LPG
... en voor vele andere toepassingen.
Voor bijna elke vloeistof kunnen wij u een gepast betankingspistool aanbieden: stookolie, smeerolie, chemicaliën, levensmiddelen, alcoholen, vloeibare gassen.
Hier een greep uit ons aanbod
- ZVA 32 Hiflo voor een debiet tot 200 l/min.
- ZVA Slimline 2, ZVA 25, ZVA 32 in speciale uitvoeringen voor vliegtuigbetanking
- ZVF 25 en ZVF 40 (nieuw : ZVF 50), niet automatische pistolen voor vliegtuigbetanking
- ZVA Slimline, ZVA 25 voor chemicaliën en levensmiddelen/alcoholen
- ZV 19, ZV 25 – niet automatische pistolen voor debieten tot 140 l/min.
- ZV 400, ZV 500, ZH 50: manuele hoogdebiet pistolen tot 75 l/min voor tankwagens. Standaard uitvoering voor diesel en oliën, speciale uitvoeringen ook voor chemicaliën en solventen
- GasGuard GG10, hoogdebiet pistool voor LPG
Contacteer ons verkoopteam en raadpleeg onze configurator
!
